Noyafa nf-802 rj11/rj45 kablo bulucu test aleti

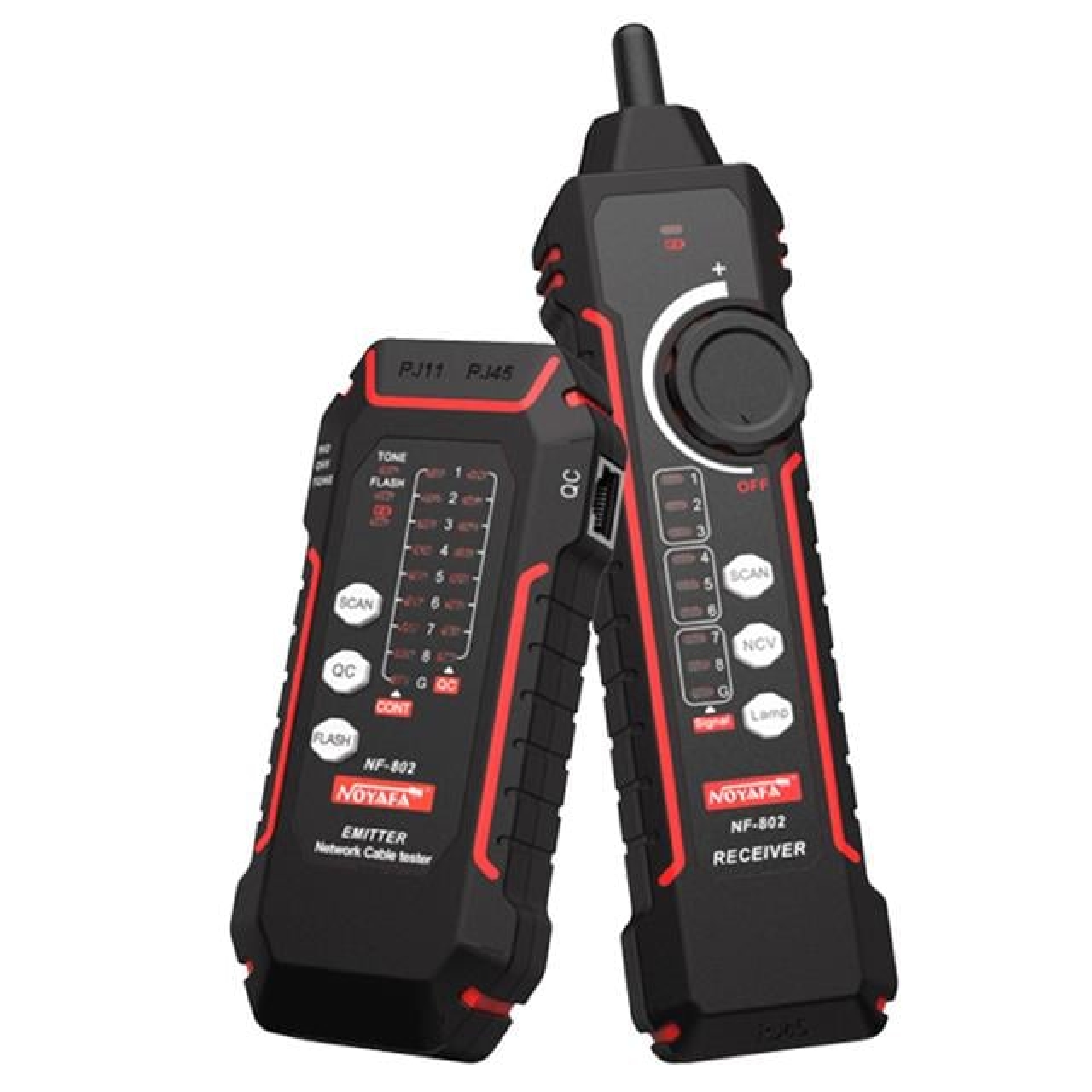

Noyafa NF-802 Kablo Bulucu Özellikleri

NF-802, ağ kablo testleri için kullanılan bir akıllı kablo test cihazıdır. Gelişmiş dijital demodülasyon teknolojisi sayesinde gürültüsüz ve kararsız kablo testleri yapabilir, kablo tespiti, izleme, sıkıştırma ve port flaşı gibi işlevlere sahiptir. Ayrıca telefon hattı polaritesini tanır, bekleme, kapalı, zil çalma gibi farklı durumları LED göstergelerle belirtir. Bu, entegre kablo kurulumları ve düşük voltajlı sistemlerin kurulumu ve bakımı için çok yönlü bir araçtır.

Kablo Takip İşlevi:

• Emitter "scan" düğmesine kısa bir süre basarak tarama moduna geçin. Tarama düğmesinin göstergesi yanar.
• Modu seçtikten sonra, test edilecek ağ/telefon kablosunu verici üzerindeki RJ45/RJ11 portuna bağlayın.
• Alıcıyı saat yönünde çevirerek açın, alınan sinyal hassasiyetini maksimuma ayarlayın ve alıcı probunu kabloya doğru yönlendirin. Alıcı sinyali aldığında "Beep beep" şeklinde bir ses çıkarır ve alıcının hattı gösteren LED dizisi kırmızıya döner, bu da sinyal gücünü gösterir. Alınan sinyal ne kadar güçlü ise ses o kadar yüksek ve ışıklar o kadar fazla yanar. Bu sayede kablonun yaklaşık konumu hızla belirlenebilir.
• Not: Alıcının hattın dizilim sırasını gösteren ışığı, manyetik haritalama sonucunu yeşil olarak gösterirken alınan sinyal gücünü kırmızı olarak gösterir.

Teknik Özellikleri:

Emittör:

• Kablo Türü Desteği: CAT5, CAT6
• Jamming Karşıtı Tarama Desteği
• Pil Düşük Göstergesi: 3.3V + 0.1V altında
• Tepki Süresi: <1s< /li>
• Pil Türü: 3.7V, 1400mAh lityum polimer pil
• Bekleme Akımı: Wiremap / SCAN / QC < 25mA, Flash < 150mA
• Arayüz Türü: RJ11, RJ45
• Boyutlar: 60x135x30mm

Alıcı

• Kablo Türü Desteği: CAT5, CAT6
• İşlevler: Hassasiyet Ayarı, NCV (Dokunmatik Gerilim Algılama), Aydınlatma, Kulaklık Jakı, Wiremap
• Pil Türü: 3.7V, 1400mAh lityum polimer pil
• Bekleme Akımı: ? 35mA
• Maksimum Çalışma Akımı: ? 280mA
• Boyutlar: 50x198x30mm

Noyafa NF-802 Kablo Bulucu, kablo kurulum ve bakımı için profesyonel bir çözümdür ve ağ kablosu tespiti ve izleme işlemlerini hızlı ve etkili bir şekilde gerçekleştirmenize yardımcı olur.
