Micro Switch Uzun Makaralı KW1-103-7 (IC-171)

Micro Switch Uzun Makaralı KW1-103-7 (IC-171) Özellikleri

Ürüne Genel Bakış ve Hassas Anahtarlama Teknolojisi

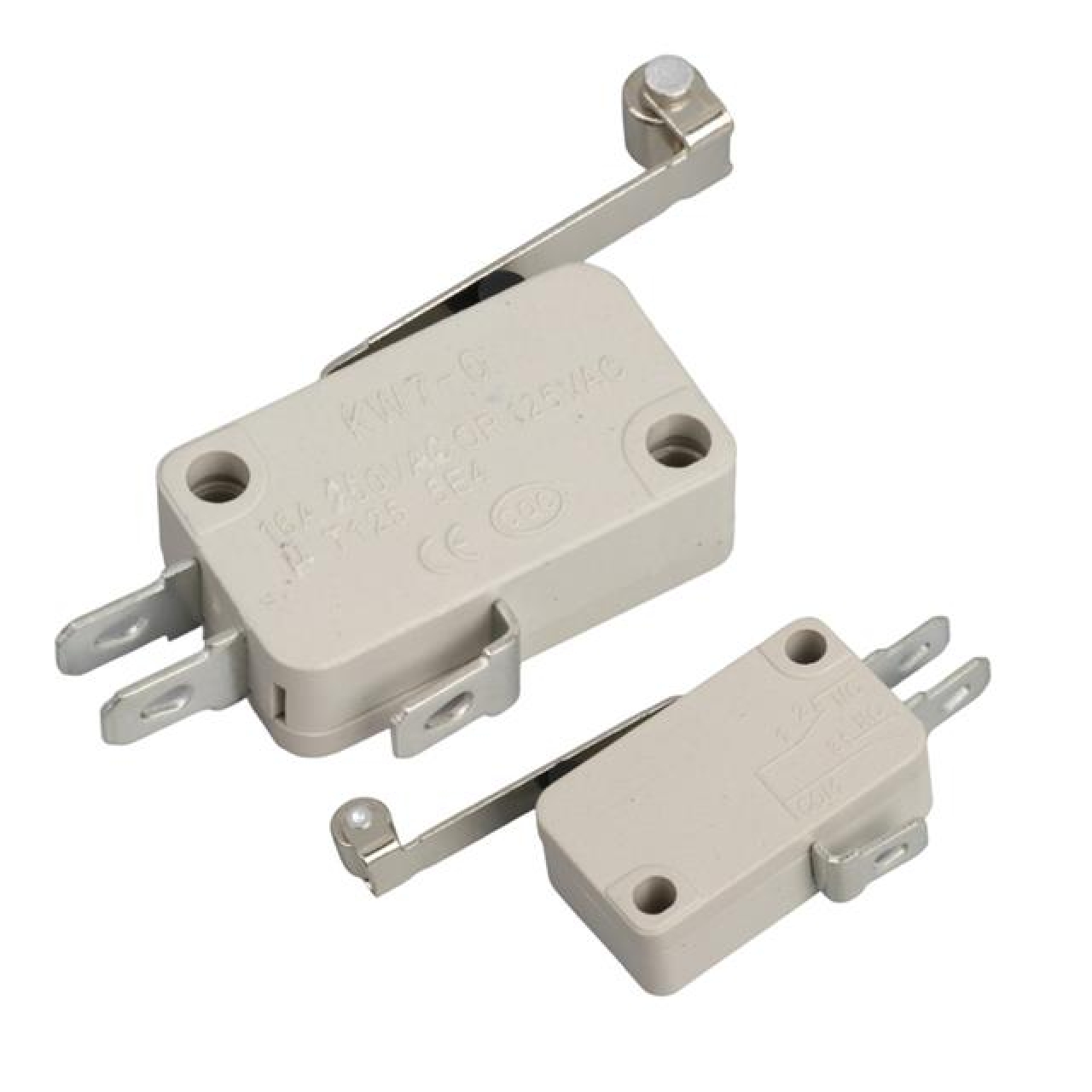

KW1-103-7 Micro Switch, hareketli mekanizmaların konumlarını algılamak ve elektrik devrelerini bu hareketlere göre kontrol etmek için tasarlanmış yüksek hassasiyetli bir anahtardır. Üzerinde bulunan uzun makaralı (roller lever) aktüatör yapısı, mekanik sürtünmeyi minimize ederek anahtarın ömrünü uzatır ve daha yumuşak bir tetikleme sağlar. Bu özellik, özellikle döner kamlar veya kayan yüzeylerle etkileşime giren sistemler için idealdir.

Cihaz, dayanıklı polimer gövdesi ve korozyona dirençli geniş terminalleri ile endüstriyel standartlarda güvenilirlik sunar. Kompakt tasarımı sayesinde beyaz eşyalardan otomasyon panellerine kadar kısıtlı montaj alanına sahip pek çok farklı uygulama noktasında sorunsuz bir şekilde kullanılabilir.

Teknik Özellikler

• Model Kodu: KW1-103-7 (IC-171)
• Anahtarlama Kapasitesi: 16A 250VAC / 125VAC uyumlu
• Aktüatör Tipi: Uzun Makaralı Metal Kol (Long Roller Lever)
• Terminal Yapısı: 3 Pinli yapı (COM, NO, NC)
• Çalışma Diyagramı: Gövde üzerinde belirtilen COM (Ortak), NO (Normalde Açık) ve NC (Normalde Kapalı) bağlantı şeması
• Sıcaklık Dayanımı: T125 standartlarına uygun yüksek ısı dayanımı
• Güvenlik Onayları: CE ve CQC sertifikalı güvenilir yapı
• Mekanik Ömür: 5E4 (50.000 çevrim) elektriksel ömür onayı

Öne Çıkan Tasarım Avantajları

• Düşük Sürtünmeli Makara: Metal kolun ucundaki döner makara, tetikleyici parça ile anahtar arasındaki aşınmayı önleyerek sistemin genel ömrünü artırır.
• Geniş Terminal Yuvaları: Terminallerin üzerinde bulunan delikler, hem lehimli bağlantılar hem de geçmeli konnektörler için esnek bir kullanım sunar.
• Net Devre Şeması: Ürün gövdesine işlenmiş devre şeması, montaj sırasında hata riskini ortadan kaldırarak doğru pin bağlantısının yapılmasını kolaylaştırır.
• Standart Montaj Delikleri: Gövde üzerindeki iki adet sabitleme deliği, anahtarın vibrasyonlu ortamlarda dahi stabil çalışmasını sağlar.

Kullanım Alanları

Geniş bir uygulama yelpazesine sahip olan bu makaralı mikro anahtar, şu alanlarda yaygın olarak tercih edilir:

• Fotokopi makineleri ve yazıcılarda kağıt yolu algılama.
• Endüstriyel paketleme makinelerinde limit kontrolü.
• Beyaz eşya (çamaşır ve bulaşık makinesi) kapak güvenlik kilitleri.
• Asansör kapı mekanizmaları ve kat hizalama sistemleri.
• Otomat makineleri ve CNC tezgahlarında konum belirleme.

Not: Yüksek akımlı uygulamalarda bağlantı noktalarının izolasyonu için uygun kılıfların kullanılması ve montaj vidalarının aşırı sıkılmaması önerilir.
